13 kW193 series · liquidСерия 193 · течноSerie 193 · vloeistofgekoeldBaureihe 193 · flüssigkeitsgekühlt

Rated power at 48 VНоминална мощност при 48 VNominaal vermogen bij 48 VNennleistung bei 48 V

12 polesполюсаpolenPoleliquidтечноvloeistofFlüssigkeitIP68

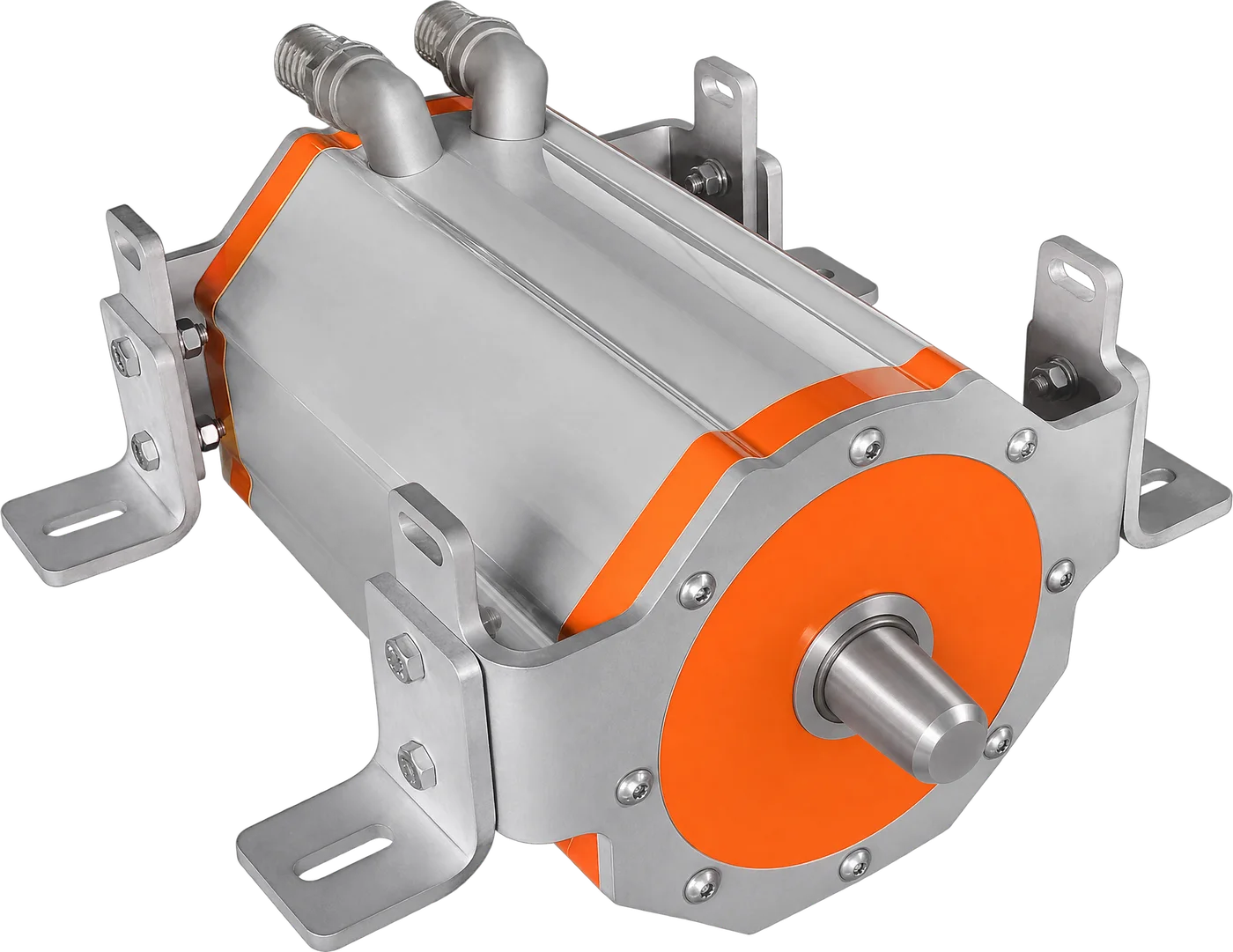

One of the stock motors of the 193 series, liquid.Един от стоковите мотори на серия 193, течно.Een van de voorraadmotoren van de serie 193, vloeistofgekoeld.Einer der Lagermotoren der Baureihe 193, flüssigkeitsgekühlt. The larger counterpart of the 181: up to 200 kW and 350 Nm in the same compact construction.По-големият брат на 181: до 200 kW и 350 Nm в същата компактна конструкция.De grotere tegenhanger van de 181: tot 200 kW en 350 Nm in dezelfde compacte constructie.Das größere Gegenstück zur 181: bis 200 kW und 350 Nm in derselben kompakten Bauweise.

Figures at your voltageСтойности при вашето напрежениеWaarden bij uw spanningWerte bei Ihrer SpannungS1 continuousS1 продължителноS1 continuS1 Dauerbetrieb

System voltageНапрежение на систематаSysteemspanningSystemspannung

6 V755 V

rated powerноминална мощностnominaal vermogenNennleistung

rated speedноминални оборотиnominaal toerentalNenndrehzahl

rated torqueноминален моментnominaal koppelNenndrehmoment

Speed and power follow the voltage; torque, current and efficiency stay the same. The top of the slider is where the motor reaches its mechanical speed limit or 800 V.Оборотите и мощността следват напрежението; моментът, токът и КПД остават същите. Горният край на плъзгача е там, където моторът стига механичния си лимит на обороти или 800 V.Toerental en vermogen volgen de spanning; koppel, stroom en rendement blijven gelijk. Het einde van de schuif is waar de motor zijn mechanische toerentalgrens of 800 V bereikt.Drehzahl und Leistung folgen der Spannung; Drehmoment, Strom und Wirkungsgrad bleiben gleich. Das obere Ende des Reglers ist der Punkt, an dem der Motor seine mechanische Drehzahlgrenze oder 800 V erreicht.

Battery currentТок от батериятаBatterijstroomBatteriestrom
EfficiencyКПДRendementWirkungsgrad
Max voltageМакс. напрежениеMax. spanningMax. Spannung
Max speedМакс. оборотиMax. toerentalMax. Drehzahl
PolesПолюсиPolenPole: 12
CoolingОхлажданеKoelingKühlung: liquidтечноvloeistofFlüssigkeit
ProtectionЗащитаBeschermingsgraadSchutzart: IP68

Request this motorЗапитване за този моторDeze motor aanvragenDiesen Motor anfragen ConfiguratorКонфигураторConfiguratorKonfigurator

OptionsОпцииOptiesOptionen

Standard delivery: the motor with a plain shaftСтандартна доставка: моторът с гладък валStandaardlevering: de motor met een gladde asStandardlieferung: der Motor mit glatter Welle

Mounting bracketsМонтажни планкиMontagebeugelsMontagewinkelA set of two machined mounting brackets matched to the series: flange plates with slotted feet, bolted to the motor face.Комплект от две фрезовани монтажни планки според серията: фланцови плочи с крачета с надлъжни отвори, захванати към челото на мотора.Een set van twee gefreesde montagebeugels passend bij de serie: flensplaten met gesleufde voeten, vastgebout op het motorfront.Ein Satz von zwei gefrästen Montagekonsolen passend zur Baureihe: Flanschplatten mit geschlitzten Füßen, an die Motorstirnseite geschraubt.Add to my enquiryДобави към запитванетоToevoegen aan mijn aanvraagZu meiner Anfrage hinzufügen Shaft coupling

Shaft couplingСъединителAskoppelingWellenkupplungMachined flange couplings for the output shaft in many versions, bolt-on to your drive line: tell us what you connect to and we pick the most suitable one. Without it the motor comes with the plain shaft shown in the pictures.Фрезовани фланцови съединители за изходящия вал в много варианти, за монтаж към вашата трансмисия: кажете ни към какво се свързвате и избираме най-подходящия. Без него моторът идва с гладкия вал от снимките.Gefreesde flenskoppelingen voor de uitgaande as in veel uitvoeringen, aan te bouten op uw aandrijflijn: zeg ons waarop u aansluit en wij kiezen de meest geschikte. Zonder koppeling wordt de motor met de gladde as van de foto's geleverd.Gefräste Flanschkupplungen für die Abtriebswelle in vielen Ausführungen, zum Anschrauben an Ihren Antriebsstrang: Sagen Sie uns, woran Sie anschließen, und wir wählen die passendste. Ohne Kupplung kommt der Motor mit der glatten Welle aus den Bildern.Add to my enquiryДобави към запитванетоToevoegen aan mijn aanvraagZu meiner Anfrage hinzufügen

The same motor at standard voltagesСъщият мотор при стандартни напреженияDezelfde motor bij standaardspanningenDerselbe Motor bei StandardspannungenRated torque and current do not change with the voltage.Номиналният момент и токът не се променят с напрежението.Nominaal koppel en stroom veranderen niet met de spanning.Nenndrehmoment und Strom ändern sich mit der Spannung nicht.
VoltageНапрежениеSpanningSpannung	Rated speedНоминални оборотиNominaal toerentalNenndrehzahl	Rated powerНоминална мощностNominaal vermogenNennleistung	TorqueМоментKoppelDrehmoment	CurrentТокStroomStrom
12 V	100	3.2	390 Nm	277 A
24 V	150	6.5	390 Nm	277 A
48 V	300	13.0	390 Nm	277 A
72 V	500	19.5	390 Nm	277 A
96 V	650	26.0	390 Nm	277 A
144 V	950	39.0	390 Nm	277 A
200 V	1 300	54.1	390 Nm	277 A
300 V	2 000	81.2	390 Nm	277 A
400 V	2 650	108.3	390 Nm	277 A
500 V	3 300	135.3	390 Nm	277 A
600 V	3 950	162.4	390 Nm	277 A
700 V	4 650	189.4	390 Nm	277 A
800 V	5 300	216.5	390 Nm	277 A
